Cimatron 2025是专为进行模具设计进行打造的CAD/CAM软件，可提供从报价、设计到交付的整个制造流程的全面关联性。适用于工具制造商和离散零件制造商，提供从报价、设计到交付的整个制造过程的完全关联性。产品包括：模具设计、电极设计、模具设计、2.5 至 5 轴数控编程和 5 轴离散零件生产。以灵活的自动化原则为基础，提供丰富的自动化功能，但始终确保完全由用户控制。

软件特色

1、采用工模具设计与制造一体化集成解决方案

Cimatron CAD/CAM 解决方案涵盖了从报价计划到设计、工程变更以及数控编程的工模具制造全过程。在转换过程中不会丢失任何信息，确保用户以更短的生产周期，较低的成本交付高质量的模具。

2、激发生产力

Cimatron 2025专业的工模具设计解决方案，满足每个用户的特定需求。提供一系列应用工具，加速设计与制造的全过程。

3、自由创建几何造型

使用 2D 或 3D，曲面或实体，完美呈现多种表现形式；Cimatron 支持用户让设计自由展现。 采用功能全面的混合环境，适合用户特定偏好和具体任务要求，能够在实体上执行曲面操作，也可以在曲面上进行实体操作。

4、加工各种类型的零部件

支持简单的 2.5 轴铣削和钻孔，同时也可实现复杂的 5 轴加工和微铣削。Cimatron 2025提供全方位的数控技术，助力用户出色完成工作。

软件功能

1、数据导入

• 导入各种标准格式数据，标准接口包括DXF, IGES, STEP, VDA, Parasolid, SAT (ACIS)和STL。

• 导入、读写面片格式包括STL, VRML, OBJ, PLY, 3MF, JT (读取)，同时支持颜色和纹理导入。

• 利用本地读写选项直接读写行业流行的CAD软件系统数据——AutoCAD, Autodesk Inventor, CATIA, Creo,NX, SolidWorks 和 SolidEdge。

2、报价计划

• 使用专用工具提取模具设计信息。

• 提取精确的设计数据到Excel。

3、分模和预设计

• 通过使用专业分析工具识别倒扣区域，检查几何体，验证分模曲面，来确保分模的准确性。

• 可以定义多个分模方向，为各种模具快速生成型芯、型腔、斜顶、滑块的几何体和其它零件几何。

• 使用专门应用于工模具行业的功能强大的混合实体/曲面造型功能，快速执行补面和曲面任务。

• 在项目的任何位置应用工程变更，有序合理地进行分模。

• 快速创建预设计阶段的3D结构，以评估设计方案，赢得客户。

4、模具设计

• 使用标准件或用户自定义的标准件库，几分钟内即可调入完整的模架结构。

• 使用基于特征的设计以及直接建模工具方便快捷地设计型芯、型腔和滑块。

• 使用专业工具添加斜顶、镶件、顶出系统、冷却系统、浇口和流道等。

• 使用测量、运动分析和干涉检测工具，以及FEA有限元分析和ECO工程变更分析验证您的设计。

• 根据客户的实际需求，使用动态阴影视图创建或重新利用图纸模板。

• 为图纸添加考虑加工属性的BOM表和孔表非常方便。

5、电极设计与加工

• 使用“复合电极”设计工具，快速完成曲面和实体的装个电极设计流程。

• 为每个电极和放电路径快速定义完整的放电过程，包括放电间隙、2D或3D平动间隙以及粗加工偏移量，确保放电过程准确无误。

• 集中定义电极和加工参数，并控制电极放电。

• 点击一个按钮即可完成创建完整的2.5轴至五轴加工程序。

• 通过智能镜像电极功能快速创建和编辑镜像电极，不对电极柄和基座镜像。

6、2.5轴至五轴加工编程

• 使用内置的CAD功能添加曲面、线框、覆盖孔洞和槽、延伸曲面，应用拔模斜度和圆角。

• 使用丰富的2.5轴至五轴优化加工策略实现高效粗加工和高质量精加工。

• 专门的模板加工功能，为模板加工和钻孔生成高效的刀具路径。

• 使用材料去除和机床仿真功能，对加工结果胸有成竹，满怀信心地进行加工。

• 丰富的后置处理程序库支持各种三轴至五轴机床，以及各种行业领先是数控系统。

• 在输出后置加工代码的同时即可自动生成加工工艺报告。

• 各种针对开槽、清根、倒角、粗加工和精加工新功能及先进的NC策略。

cimatron2025新功能

一、起草/用户界面

1、工作流程增强：新增多视图间距调整、图纸更新批处理、混合面切线控制以及封顶内岛简化操作等功能。

2、cimatron2024引入全新绘图标准控制界面、升级的绘图分析可视化，以及倒角面的自动链式选择功能。

3、CAD用户可享受2D绘图的多项增益，包括将PDF导入为精确的几何体和文本、新增的最小距离尺寸标注、增强的符号显示以及改进的几何公差与基准(GD&T)。

二、CAD

1、模具制造商可利用强大的CAD增强功能：一次操作处理多条曲线，自动扩展肋部几何形状至侧壁，且在复杂情况下创建部分肋条。

2、模具设计方面，三维流道结构经改进，能根据体积、方向或截面提供更精准的设计控制。

3、电极设计环节，新增灼烧体操作自动化、电极延伸控制以及非切割规则，以优化电极体形状。

4、模具设计师可便捷构建三维拉丝模几何形状，控制材料流动，防止零件在拉丝中出现裂纹和皱褶，且新例程会根据截面生成拉拔珠并自动融合至粘结面。

三、CAM

1、自动进给控制(AFC)程序全面升级：通过自动调节进给速度优化粗加工，使运动更平稳、加工更快、刀具寿命延长、机床主轴和轴更换次数减少，数控机床切削时间缩短了10%以上。

2、cimatron2024推出新的三轴去毛刺程序，用于在锐利边缘创建倒角或圆角，可生成恒定宽度/深度的倒角和恒定宽度/半径的圆角。

3、五轴加工时，软件允许在粗加工期间自动利用之前三轴加工的剩余毛坯，使用更短刀具提升稳定性。

4、五轴自动倾斜功能显著增强：计算时间在某些情况缩短25倍，大幅提升效率，缩短整体加工时间。

5、粗加工新增预钻孔选项：防止刀具陷入盲孔，程序自动确定最佳预钻位置和深度。

6、在机检测测头模块升级：支持多点选择和圆柱形测头，使检测过程更灵活精确。

7、刀具路径可按刀具寿命或切削长度分割，新NC模板管理器简化编辑过程，提供更好控制和优化。

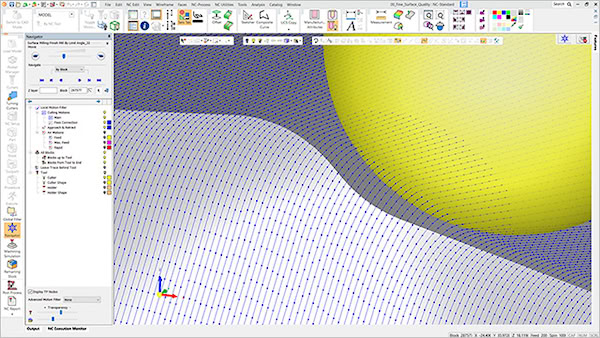

8、显示刀具路径节点功能升级：可预测精加工刀具路径质量，刀具路径模拟器计算时间显著缩短，生产率提高30%以上。

四、数字连接

1、cimatron2024强化数字连接性：与CoroPlus刀具库和TDM刀具管理系统直接集成，释放山特维克可乐满的强大功能。

2、通过CoroPlus刀具库，用户可访问900,000多个切削刀具项目，系统根据材料、操作、刀具类型提供智能建议，优化加工流程，无需手动输入数据。

3、cimatron2024与NCSIMUL的新集成：方便使用NCSIMUL模拟G代码的客户，所有相关数据将自动从“任务管理器”传输至NCSIMUL。
