edrawingsforproe5.0是一款电脑制图辅助软件，该工具针对ProE开发，可以提高ProE的使用效率，添加多种实用功能，让你使用更加轻松。

软件介绍

eDrawings 软件是第一个支持电子邮件功能的交流工具，它大大简化了产品设计信息的共享问题。使用这一工具，可更加有效地与参与产品开发的每个人进行协作。 利用快速、可靠且方便的 eDrawings 文件，可以准确展现借助市场上使用最广的 CAD 系统所创建的 3D 模型和 2D 工程图。

软件功能

eDrawings 可提供点击式动画等独特功能，使得任何拥有计算机的用户均可以轻松解释和理解 2D 和 3D 设计数据。简单的说eDrawings就是“电子图纸” ，它是一个3D动画查看与测量软件，用SW把3D模型建好后，如果想把你的模型用email发给客户确认，对于客户来说，他只需要看到你模型的外观和结构尺寸就够了，不需要你的建模过程，而edrawing刚好为这个功能量身定做。

软件功能

1、支持创建动态剖切平面，从多角度观察零件与装配体的内部结构。该功能可自由调整截面位置与方向，实现三维模型的透视化分析。

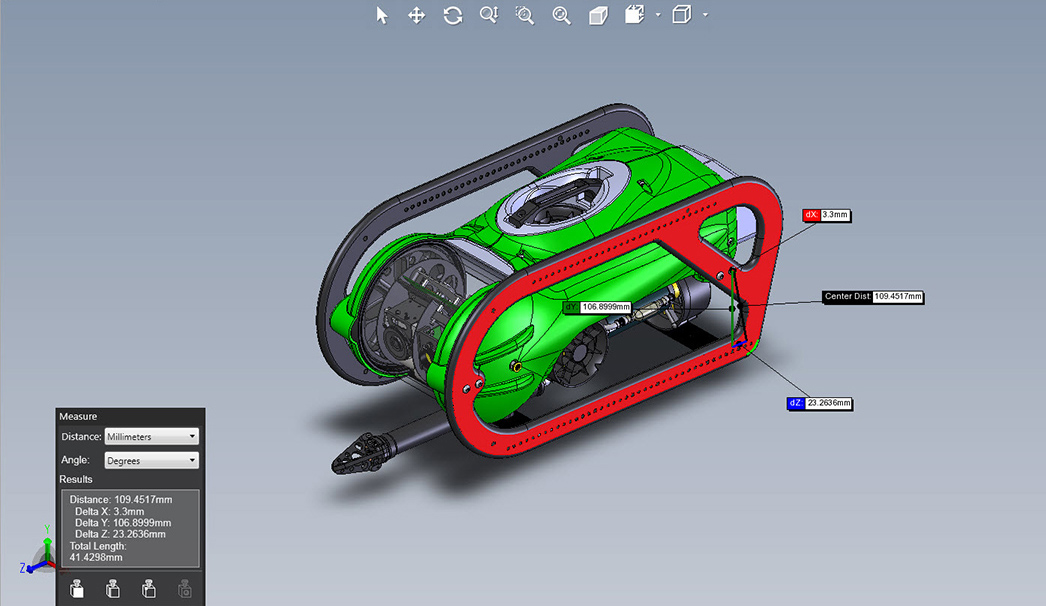

2、提供精确的几何尺寸测量工具，适用于零件、装配体及工程图环境。可获取距离、角度、面积等参数，辅助进行技术验证与尺寸校对。

3、具备三维标注与捕捉功能，支持将注释信息导出至通用格式。该特性便于跨平台传递设计意图，实现可视化技术沟通。

4、可计算模型的质量属性参数，包括重量、体积及表面积数据。对于零件文件还可显示材料密度，为工程分析提供基础数据。

5、在装配环境中实现零部件动态调整，支持隐藏、显示及位置变换操作。可对子装配体进行整体操控，便于展示装配关系与运动范围。

6、集成标记工具集，允许在模型表面添加几何符号、云线批注及文本说明。这些标记元素可与模型视角同步保存，形成完整的评审记录。

7、配备批量转换与计划任务模块，支持命令行集成。可自动将CAD文件转化为轻量化格式，并与产品生命周期管理系统实现工作流对接。

8、在二维工程图中嵌入三维阴影数据，增强图纸的可视化效果。通过立体投影与阴影渲染，使平面图纸呈现更直观的空间关系。

9、支持工程图视图的智能重组与自动对齐。可突破原图布局限制，自由排布视图位置，并生成符合出版标准的图面布局。

10、提供视图关联动画演示功能，一键生成工程图视角切换动画。通过动态展示各视图间的投影关系，辅助理解复杂图纸的空间结构。

11、允许嵌入企业徽标与自定义水印，强化文件版权标识。支持多种图像格式导入，能灵活调整图章位置与透明度参数。

12、提供多重数据保护机制，包括密码加密、测量功能禁用及导出限制。有效防止敏感设计信息在协作过程中被未授权提取。

13、支持将模型导出为STL等通用格式，满足3D打印与数据交换需求。导出时可设置网格精度与文件优化参数，确保模型质量。

14、新增虚拟现实浏览模式，支持1:1比例沉浸式模型查看。通过VR设备可实现空间尺度感知，提升设计评审的真实感。

15、集成制造协作平台接口，可直接上传模型获取加工报价。简化从设计到生产的转化流程，实现供应链快速对接。

16、增强三维注释的视觉一致性，文本元素随模型缩放保持固定比例。确保在不同查看尺度下均能清晰读取标注信息。

17、优化超链接兼容性，支持含特殊字符的文件路径精确识别。点击链接可准确打开对应工程图，提升文档互连可靠性。

18、显著提升测量过程中的交互流畅度，鼠标悬停响应更加迅捷。复杂模型下的标注操作效率获得明显改善。

19、内置多格式文件查看器，可直接浏览主流CAD格式数据。无需安装原始创作软件即可进行模型审查与打印输出。

20、强化三维指针的跨视图联动功能，实现多视角几何要素跟踪。通过高亮对应结构，辅助进行复杂装配的对比分析。

21、集成塑料注塑分析结果可视化模块，可解析模具填充模拟数据。通过色阶图展示流场、温度场等专业分析结论。

22、拓展输出格式支持，新增高分辨率图像输出选项。满足技术文档出版、展览展示等不同场景的图像质量需求。

软件特色

1、具备原生文件查看能力，可直接浏览SOLIDWORKS及AutoCAD的DWG/DXF格式文档。无需安装原始创作软件即可实现模型查看、测量及打印输出。

2、支持工程图视图的智能重组与自由排布功能。系统可自动对齐不同视角的投影视图，并支持任意视图组合的独立打印与导出。

3、实现视图注释与三维模型的智能关联。点击二维图纸中的标注内容，三维视窗将自动聚焦对应区域，实现跨维度的高亮联动。

4、配备三维空间指针系统，可在多视图环境下同步追踪几何特征。通过颜色编码与动态标记，辅助进行复杂装配结构的对比分析。

5、集成一键式动画演示模块，可自动生成工程图视角切换序列。通过动态展示各视图投影关系，显著提升图纸解读效率。

6、内置仿真结果可视化组件，支持解析SOLIDWORKS Simulation分析数据。通过应力云图、变形动画等形式呈现结构分析结论。

7、专设注塑分析查看模块，可解析SOLIDWORKS Plastics模拟结果。通过熔接痕、气穴等专业指标的可视化，评估模具设计方案。

8、提供多格式输出支持，包含STL模型格式及TIFF等图像格式。满足从3D打印到技术文档出版等不同场景的数据交换需求。
