蚂蚁BMS保护板APP 旧版本v1.0
应用介绍
蚂蚁BMS老版本是一款超级好用的手机电池管理软件,该软件主要就是帮助用户们去管理自己的手机电池,让自己的手机电池可以尽可能的延长自己的使用寿命,例如当电池发烫时,可以利用该软件帮助自己去冷却电池等,同时小编这里提供的是旧版本,因此玩家们在这里可以获得经典的操作UI界面等,因此感兴趣的用户,快来下载蚂蚁BMS体验吧!
软件特色
1、知道手机当前的温度,实时进行监测可以让我们更加方便的进行软件的理解。
2、我们可以在软件中断开充电,让我们控制自己充电的时间和量更加好的保护手机。
3、还可以设置报警保护,如果手机温度过高软件会直接进行提醒让我们进行体验呢。
4、各种各样的硬件参数设置,每一种都能够让我们体验到舒适的软件带来的方便呢。
软件功能
1、主动均衡
取高补低,实现电池的静态、动态一致性,有效延长动力电池续里程和使用寿命
2、大数据技术
蚂蚁BMS通过大数据技术大幅提高BMS的智能化程度,引导车辆合理使用电池
3、软件
符合汽车行业主流标准软件架构、开发、测试验证及管理工具
4、算法
不同类型电池、不同应用工况下电池的使用限制、动态特性、安全特性,以及这些算法在嵌入式系统中的准确高效实现
软件特点
1、核心技术
故障检测,无线传输,继电器与MOS混合驱动,自供电&低功耗,内阻修正。
2、故障检测
采样线掉线检测,MOS管状态,充电器输出电压检测。
3、无线传输
BLE与GPRS均可进行BMS实时状态查询与控制。
4、继电器与MOS混合
大电流通过继电器,充电采用MOS管进行充电,整个系统只需要1个继电器,简约实用设计。
5、自供电&低功耗
直接电池包取电,无电流直接进入低功耗模式,长期不用可进入UA级别功耗。
连接蚂蚁BMS与电池的步骤
1、检查接线:在连接蚂蚁BMS和电池之前,要仔细检查所有接线是否正确无误,确保接线安全可靠,避免短路等安全隐患。具体而言,需将蚂蚁BMS的B-端子准确连接到电池组的总负极,将均衡线从B0至B20依次连接到锂电池组各串的信号采集点上,电池组的B+端为正极输出,而BMS上的P-端则是输出的总负极。
2、安装客户端:下载并安装蚂蚁BMS保护板的官方客户端应用。连接BMS时,需在应用内搜索并连接到BMS,其默认名称为SPP或BMS-ANT,初始连接密码一般为1234。此外,温度传感器为黄色薄片状,无正负极之分,应将其插入温度传感器插座中,其中公共脚为GND,其余脚分别连接到T1、T2、T3、T4。

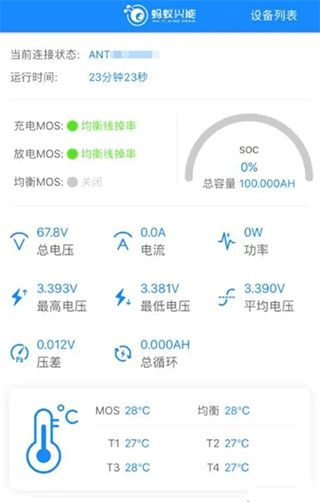

3、启动BMS并连接蓝牙:打开蚂蚁BMS保护板的轻触开关,启动BMS设备。随后,开启手机蓝牙功能,通过已安装的客户端应用连接到蚂蚁BMS。连接成功后,客户端界面会显示电池的总电压、电流、功率、最高电压、最低电压、压差、循环次数以及4个温控探头的温度值等详细参数信息。

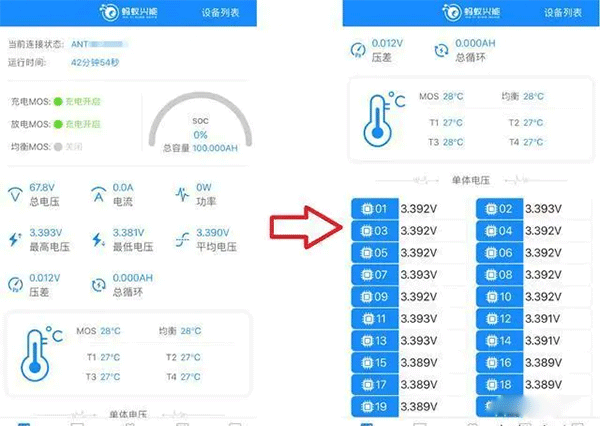

4、调整异常显示并设置参数:如果APP界面显示有充电放电MOS管或均衡线掉串等异常情况,需要及时进行调整。

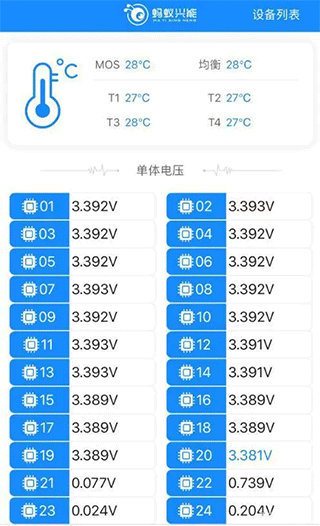

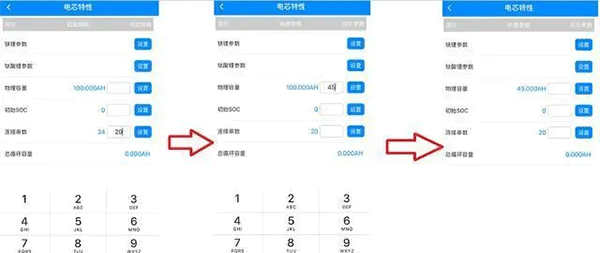

当界面中单体电压显示异常,例如01至20串电压显示正常,但21至24串电压却显示为0,这往往是因为电池组实际为20串,而BMS默认为24串,此时需进入电芯特性界面,将串数设置为20串,容量设置为45Ah,完成设置后BMS会发出蜂鸣声
表示设置成功。
5、进一步设置温度和过流保护等参数:BMS的默认温度保护值通常设置得较高,需要根据实际情况重新设置充电高温、充电低温、放电高温、放电低温以及恢复值等温度保护参数。此外,BMS的过流保护值设置可能过大,若客户正常使用的最大持续放电电流为100A,则需将过流保护值从默认的200A调整为150A,以防止因大电流放电而损坏电池组。
其他如单体过充、单体过放、总压过压保护、总压欠压保护、均衡电压值、均衡电流值、充电过流值等参数,也应根据锂电池组的具体使用需求进行合理设置。
6、进行充放电测试和校准:设置好BMS的各项参数后,使用专业锂电池组充放电老化设备,如100V60A老化柜,进行充放电循环测试,一般进行1次循环即可。通过测试校准BMS中的SOC显示,同时查看充放电电流等参数的显示是否准确。
7、完成整组测试:最后,对整个锂电池组进行全面的整组测试,包括过充、过放、过流、短路等测试项目,确保电池组在各种极端情况下均能安全可靠地工作。当各项测试均顺利通过后,带有蚂蚁BMS的锂电池组就完成了配置和测试,可以投入使用了。
更新内容
1.修复已知bug
2.优化操作体验
